氨水蒸发器

? ?氨水蒸发采用全蒸发的方式，根据热源不同有两种型式：一种蒸汽蒸发式，另一种锅炉二次热风蒸发式。

1、蒸汽蒸发式氨水蒸发器

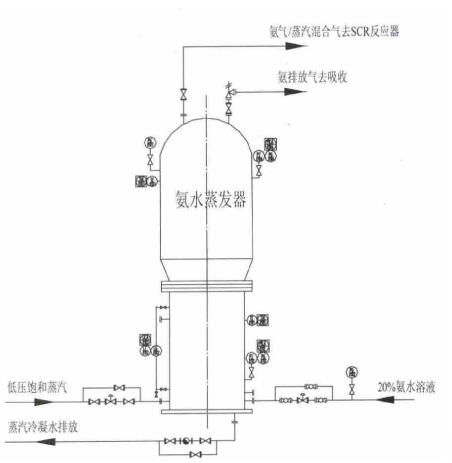

　　通过一定压力的饱和蒸汽（蒸汽压力：4-8bar），将20%的氨水蒸发成氨气/水蒸汽的混合气，再将该混合气氨浓度稀释至5%(v%)以下，通过喷氨格栅进入SCR反应器进行脱硝反应。主要工艺流程见图1。

? ? ???氨水蒸发器通过饱和蒸汽冷凝释放潜热对氨水进行加热蒸发，蒸汽通过管道进入蒸发器，冷凝、放热，与管程内的氨水进行换热，氨水吸热、升温、蒸发，变成氨气混合气，经过氨空混合器后送至SCR反应器，蒸汽冷凝水经过疏水后排放。

　　主要控制点：蒸发器出口氨气混合气压力、温度，蒸发器氨水液位、氨水温度、压力等。调节进口低压饱和蒸汽的投加量，控制出口氨气混合气压力及温度；调节进口氨水投加量，控制蒸发器内氨水液位恒定，保证蒸发器有足够的蒸发面积。

? ? ? 主要工艺参数：
　　? 20%氨水蒸发能力：50-2000kg/h

? ? ? ?蒸汽条件 ：4-8bar 饱和蒸汽??

2、热风蒸发式氨水蒸发器

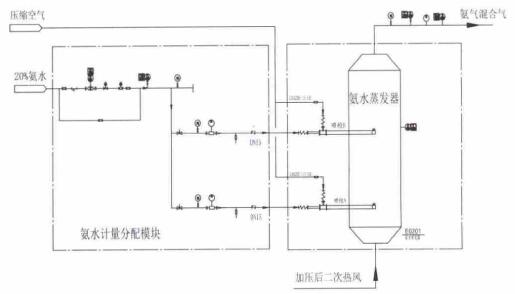

　　引出锅炉上级空预器后二次热风，温度约在200℃～350℃(视不同锅炉而定)，增压至4～7kPa，进入氨水热风蒸发器，氨水通过双流体喷枪，喷射进入氨水热风蒸发器雾化，与热风混合、蒸发，蒸发后输送至SCR反应器进行脱硝反应。工艺流程示意图见图2。

? ? ?该蒸发器系统主要包括氨水的计量分配、氨水喷射雾化、蒸发器本体、热风加压系统等，首先20%氨水由罐区通过氨水输送泵送至氨水计量分配模块，经过计量调配后进入氨喷射系统，经压缩空气雾化、喷射进入氨蒸发器本体，与增压后的热风，在蒸发器内混合、蒸发，变成氨气/空气/水蒸汽的混合气送至SCR反应器。?

? ? ?主要工艺参数：
　 　20%氨水蒸发能力：50-1000kg/h

? ? ?热风温度 ：200-400℃
